LS11数据格式分析总结和完整解压缩代码

最后更新 2010-04-16，文档版本 0.2

虽然前面已经有几大高手讨论过了，但是系统、完整一点的文献好像还没看到。直接可用的、完整的源代码也不多。这里在前人的基础上写了一些关于LS11的详细内容，并给出了完整的可执行程序和源代码，希望能对需要的人有所帮助。

由于排版方面的原因，直接贴到论坛上不是很方便，于是将详细的正文附在了附件的PDF文档中，需要的可以直接打开浏览。由于在下写作水平低陋，而且对van和Maxwell等人的原帖理解有限，所以烦请各位在检阅之余，还帮忙找找文中的谬误，我及时修正，以免误导。

附件还包括一个简陋的解压缩程序，并附上了完整的C语言源代码。相信有编程能力的人很容易将其改成更强大的程序。源代码中的解码函数参考了Maxwell的部分算法，未得到Maxwell的允许便写进了程序，希望Maxwell海涵。

如果您发现本文中的文字或者程序冒犯了您的版权，请通知我，我立刻修改或者删除。

附正文摘要：

LS11格式的数据文件存在于KOEI®开发的许多经典游戏中，比如大航海时代系列和三国志系列等等。本文在前人的基础上对LS11的详细格式进行了探讨，总结并阐述了LS11文件的具体格式，数据压缩方法，还原算法等等。并给出了完整的解压缩程序和源代码。

详情还是请见附件吧！

[ 本帖最后由 numdisp 于 2010-4-17 12:10 编辑 ]

附件: [数据分析PDF文档] ls11dec_document.zip (2010-4-17 12:10, 219.27 K)
该附件被下载次数 1317

附件: [程序实现及源代码] ls11dec_program.zip (2010-4-14 08:42, 56.29 K)
该附件被下载次数 489

本帖最近评分记录

Maxwell	2010-4-25 12:38	+200	代码和文档都看了。代码风格不错，从代码看作者软件开发经验丰富，向作者学习。
岱瀛	2010-4-23 23:14	+1	文档打不开，代码看了，先表扬一下，写出压缩程序再加推荐。
岱瀛	2010-4-23 23:14	+200	文档打不开，代码看了，先表扬一下，写出压缩程序再加推荐。

[广告] 《精忠报国岳飞传完整版》火热发布


	numdisp (数值频散)

组别	百姓
级别	在野武将
功绩	1
帖子	44
编号	362758
注册	2010-2-26

#2

发表于 2010-4-14 08:45 资料短消息只看该作者

0.2版的文档加上了致谢.

--

原文中忘了加上致谢，这里补上：

除了感谢van、maxwell、和gameplore等人精辟的讨论之外，还要特别感谢阿尔法孝直验证我的解压程序。
谢谢。

[ 本帖最后由 numdisp 于 2010-4-20 02:24 编辑 ]

[广告] 安装Alexa工具条，提高轩辕排名，支持轩辕发展！


	dhlgdmh

组别	百姓
级别	在野武将
功绩	0
帖子	2
编号	360318
注册	2010-2-11

#3

发表于 2010-4-14 12:55 资料短消息只看该作者

谢谢分享

[广告] 《精忠报国岳飞传完整版》火热发布


	han6

组别	校尉
级别	破贼校尉
功绩	16
帖子	96
编号	25690
注册	2004-11-25

#4

发表于 2010-4-14 22:59 资料文集短消息只看该作者

文档写得相当专业啊。会写解压缩程序的不少，但能写出这么漂亮清晰的文档的，恐怕不多。

[广告] 《精忠报国岳飞传完整版》火热发布


	阿尔法孝直 (雀力日进)


	闽国公遂安军节度使 ★★★★★★

组别	节度使
级别	卫将军
好贴	2
功绩	1796
帖子	6034
编号	19070
注册	2004-10-16
家族	轩辕雀党

#5

发表于 2010-4-14 23:03 资料个人空间短消息只看该作者

回复 #4 han6 的帖子

是的，这样的文章在轩辕太少了。

另外，楼上是谁我就不说了。。。。。。。。。。

[广告] 《精忠报国岳飞传完整版》火热发布


	numdisp (数值频散)

组别	百姓
级别	在野武将
功绩	1
帖子	44
编号	362758
注册	2010-2-26

#6

发表于 2010-4-14 23:16 资料短消息只看该作者

刚又随便检查了一下，发现了不少笔误，这里纠正一下。原帖中的文件已替换为修定后的版本。

第5页的表格，索引项最后一项值应为255，而不是256。
第6页，第6行，“继续读取8个数”，应为“继续读取第8个数”，接着的“为1”应为“为2”，后面的公式中也应为 nc = 2 + C
第6页，第四小节倒数第二段：“从上面的复制过程可以看出，....”一句中，“当然”一词应为“当前”。
还是第6页，第四小节最后描述复制过程的段落，“复制完成后，继续读取下一个数，为2”一行应该删除（这个错误太大了！）。
第7页，最后一行，Endianness一词少拼了一个n
第8页程序授权许可增加了一句话。

2010-04-16更新：

把原文中的“掩码”和“因子”的概念互换了。
致谢部分写入了正文。
修正了许多错别字。
增加了页码。
文档版本更新为0.2

再发现谬误会继续在本帖补上。

[ 本帖最后由 numdisp 于 2010-4-17 12:12 编辑 ]

[广告] 真诚支持说岳，携手共创辉煌


	numdisp (数值频散)

组别	百姓
级别	在野武将
功绩	1
帖子	44
编号	362758
注册	2010-2-26

#7

发表于 2010-4-15 06:48 资料短消息只看该作者

发现了一些问题

哪位能正确地解压缩附件中的这个LS11文件？

我的程序中有一段代码是判断文件是否合符预想中的LS11规范的，其中一条判断准则就是：

假设待解压的文件总长度为 TLEN，文件中含有 N 段压缩数据，每段压缩数据的长度分别为 L(i)， (i = 1 ~ N)。那么，按照文中的分析，上述几个变量应满足以下等式：

16 + 256 + N*12 + 4 + SUM( L(i) ) = TLEN （其中SUM 代表求和）

我试验了大部分LS11文件，的确满足上述关系。可是附件中的这个文件却是个例外。这个文件的体积远超出了预定的大小，不满足上述关系式。这个文件是我从PC版的大航海时代2这个游戏中摘出来的，应该是合法的LS11文件。

初步猜测以前描述的LS11文件格式并不完全，应该还有些尚未挖掘出来的信息。请高手帮忙看看。

附件: [一个特殊的LS11文件] KAO.zip (2010-4-15 06:48, 335.8 K)
该附件被下载次数 201

[广告] 安装Alexa工具条，提高轩辕排名，支持轩辕发展！


	阿尔法孝直 (雀力日进)


	闽国公遂安军节度使 ★★★★★★

组别	节度使
级别	卫将军
好贴	2
功绩	1796
帖子	6034
编号	19070
注册	2004-10-16
家族	轩辕雀党

#8

发表于 2010-4-15 07:40 资料个人空间短消息只看该作者

看了一下Van的RPGViewer，貌似还不支持大航海2，看来Van自己也没解决这个问题。

另外，我用我自己的解压程序解了这个文件，发现解压后的文件大小和解压前的完全一样

[ 本帖最后由阿尔法孝直于 2010-4-15 07:46 编辑 ]

[广告] 《精忠报国岳飞传完整版》火热发布


	numdisp (数值频散)

组别	百姓
级别	在野武将
功绩	1
帖子	44
编号	362758
注册	2010-2-26

#9

发表于 2010-4-15 09:39 资料短消息只看该作者

回复 #8 阿尔法孝直的帖子

其实我就是为了大航海2才干这个事的，van的RPGViewer要是支持大航海2我就不会自己研究LS11了。

[广告] 真诚支持说岳，携手共创辉煌


	比古清十郎

组别	百姓
级别	在野武将
功绩	0
帖子	16
编号	41071
注册	2005-6-16

#10

发表于 2010-4-20 01:13 资料短消息只看该作者

van的RPGViewer只支持导出王国兴亡录的图片，导回去会出错。LZ能不能做个把解压的文件重新压缩的程序啊，拜托了。

[广告] 安装Alexa工具条，提高轩辕排名，支持轩辕发展！


	numdisp (数值频散)

组别	百姓
级别	在野武将
功绩	1
帖子	44
编号	362758
注册	2010-2-26

#11

发表于 2010-4-20 02:23 资料短消息只看该作者

俺水平有限，压缩代码现在暂时还没整出来。

Maxwell的帖子里似乎有（gameplore的程序），不过我没用过。

[广告] 《精忠报国岳飞传完整版》火热发布


	比古清十郎

组别	百姓
级别	在野武将
功绩	0
帖子	16
编号	41071
注册	2005-6-16

#12

发表于 2010-4-20 07:09 资料短消息只看该作者

我试过gameplore的程序，好像会出错啊。只好期待numdisp 大人啥时候出个压缩的程序了。

[广告] 《精忠报国岳飞传完整版》火热发布


	numdisp (数值频散)

组别	百姓
级别	在野武将
功绩	1
帖子	44
编号	362758
注册	2010-2-26

#13

发表于 2010-4-23 13:18 资料短消息只看该作者

回复 #12 比古清十郎的帖子

理论上讲，压缩要做的事情要比解压缩多。这段时间太忙，暂时没时间弄了。等有空再说吧。

不过，如果看懂了上面的文档，再结合Maxwell, gameplore等人的讨论仔细研究一下应该也是比较容易实现相应的压缩程序的。

[广告] 安装Alexa工具条，提高轩辕排名，支持轩辕发展！


	比古清十郎

组别	百姓
级别	在野武将
功绩	0
帖子	16
编号	41071
注册	2005-6-16

#14

发表于 2010-4-23 14:29 资料短消息只看该作者

要是看的懂，我早自己动手了。看那东西和看天书没两样，我只能期待各位编程高人了。

[广告] 真诚支持说岳，携手共创辉煌


	GOODCHAOGEGOOD

组别	百姓
级别	奋威校尉
功绩	1
帖子	128
编号	320198
注册	2009-4-30

#15

发表于 2010-4-24 14:07 资料短消息只看该作者

QUOTE:

原帖由 numdisp 于 2010-4-15 06:48 发表
哪位能正确地解压缩附件中的这个LS11文件？

我的程序中有一段代码是判断文件是否合符预想中的LS11规范的，其中一条判断准则就是：

假设待解压的文件总长度为 TLEN，文件中含有 N 段压缩数据，每段压缩数 ...

可以解压，也可以再压缩回去，尽管文件大小与原来不同，但是应该不影响使用，解压压缩三国志6的MSG文件的时候也是如此，压缩后的MSG文件大小与原来的不同，但是游戏可以正常读取。

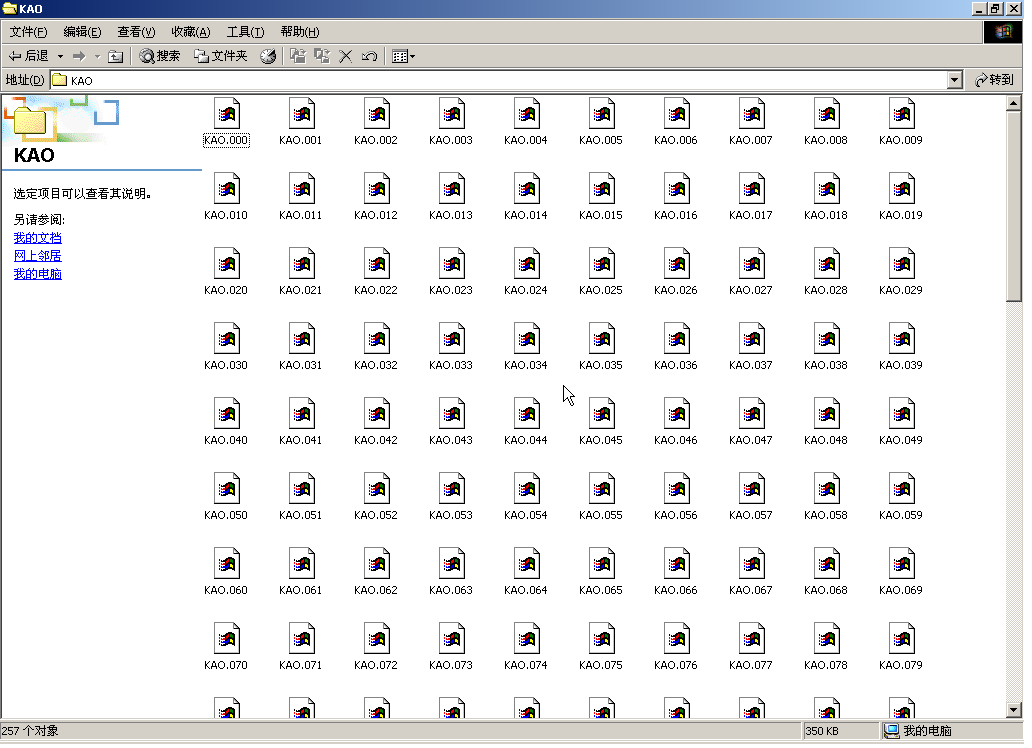

图片附件: snap00025.png (2010-4-24 14:07, 3.32 K)

图片附件: snap00026.png (2010-4-24 14:07, 27.19 K)

[广告] 《精忠报国岳飞传完整版》火热发布


	Maxwell


	代王监管使枢密直学士山南西道节度使 ★

组别	诸侯
级别	征东将军
好贴	4
功绩	1845
帖子	5799
编号	622
注册	2004-7-7

#16

发表于 2010-4-25 11:42 资料文集短消息只看该作者

压缩我怎么觉得我写过，貌似叶落秋寒还说我的代码压缩后与原来文件不一样。

[广告] 安装Alexa工具条，提高轩辕排名，支持轩辕发展！


	Maxwell


	代王监管使枢密直学士山南西道节度使 ★

组别	诸侯
级别	征东将军
好贴	4
功绩	1845
帖子	5799
编号	622
注册	2004-7-7

#17

发表于 2010-4-25 12:15 资料文集短消息只看该作者

楼主是*nix派？

[广告] 真诚支持说岳，携手共创辉煌


	numdisp (数值频散)

组别	百姓
级别	在野武将
功绩	1
帖子	44
编号	362758
注册	2010-2-26

#18

发表于 2010-4-25 12:38 资料短消息只看该作者

回复 #15 GOODCHAOGEGOOD 的帖子

我的程序中，如果去掉根据文件大小来判断合法性的准则的话，也是可以解开的，就是不知道后面多出来的信息是什么。
这个其实也不难，上面贴的KAO.LZW里面应该都是一些图片。解开后研究一下存储方式就知道了。
不过这段时间实在是无暇顾及了，好多事情，再不交成果，老板就....

另外，既然大侠有解压和压缩一体的程序，何不发上来让前面那位仁兄了却一桩心愿？

[广告] 真诚支持说岳，携手共创辉煌


	numdisp (数值频散)

组别	百姓
级别	在野武将
功绩	1
帖子	44
编号	362758
注册	2010-2-26

#19

发表于 2010-4-25 12:42 资料短消息只看该作者

Maxwell版大也出来了，你说的解压程序我没找着啊，可否贴一个链接？不过上面的GOODCHAOGEGOOD的程序看起来也很强啊。
另外，何以见得俺是 “*nix派”？就凭源码里多了个emacs的模式注释？
悄悄的说，其实我是两面派，

[广告] 《精忠报国岳飞传完整版》火热发布


	比古清十郎

组别	百姓
级别	在野武将
功绩	0
帖子	16
编号	41071
注册	2005-6-16

#20

发表于 2010-4-25 12:44 资料短消息只看该作者

GOODCHAOGEGOOD的程序可以用在王国上哦，谢谢各位老大。

[广告] 真诚支持说岳，携手共创辉煌


	numdisp (数值频散)

组别	百姓
级别	在野武将
功绩	1
帖子	44
编号	362758
注册	2010-2-26

#21

发表于 2010-4-25 12:46 资料短消息只看该作者

回复 #20 比古清十郎的帖子

请问程序链接在哪儿？麻烦贴一个让我也收藏一下。

[广告] 《精忠报国岳飞传完整版》火热发布


	比古清十郎

组别	百姓
级别	在野武将
功绩	0
帖子	16
编号	41071
注册	2005-6-16

#22

发表于 2010-4-25 12:48 资料短消息只看该作者

回复 #21 numdisp 的帖子

LS11压缩解压工具 ,就是本帖下面一个啊。
http://www.xycq.net/forum/thread-208491-1-1.html

[ 本帖最后由比古清十郎于 2010-4-25 12:49 编辑 ]

[广告] 安装Alexa工具条，提高轩辕排名，支持轩辕发展！


	numdisp (数值频散)

组别	百姓
级别	在野武将
功绩	1
帖子	44
编号	362758
注册	2010-2-26

#23

发表于 2010-4-25 12:51 资料短消息只看该作者

回复 #22 比古清十郎的帖子

我土星了，居然没看新帖~~，上面对GOODCHAOGEGOOD说的全部作废。话说有源码么？（我太无耻了。）

[ 本帖最后由 numdisp 于 2010-4-25 12:53 编辑 ]

[广告] 真诚支持说岳，携手共创辉煌


	比古清十郎

组别	百姓
级别	在野武将
功绩	0
帖子	16
编号	41071
注册	2005-6-16

#24

发表于 2010-4-25 12:55 资料短消息只看该作者

太开心了，终于可以改了，哇哈哈。
刚发现，我几年发的帖子也没这几天发的多的。

[广告] 安装Alexa工具条，提高轩辕排名，支持轩辕发展！


	Maxwell


	代王监管使枢密直学士山南西道节度使 ★

组别	诸侯
级别	征东将军
好贴	4
功绩	1845
帖子	5799
编号	622
注册	2004-7-7

#25

发表于 2010-4-25 12:56 资料文集短消息只看该作者

QUOTE:

原帖由 numdisp 于 2010-4-25 12:42 发表
Maxwell版大也出来了，你说的解压程序我没找着啊，可否贴一个链接？不过上面的GOODCHAOGEGOOD的程序看起来也很强啊。
另外，何以见得俺是 “*nix派”？就凭源码里多了个emacs的模式注释？
悄悄的说，其实我是 ...

从你的文件换行符、代码风格、注释都看着像*nix派。emacs我主要用ntemacs，linux下用vi，不过linux下基本不写代码。

上面说的程序大概是这个：
http://www.xycq.net/forum/thread-208491-1-1.html

我的压缩程序是否存在我也存疑

，看到我发的帖子里Encode函数是空的。以前写的东西都在另一台老电脑里了，只是觉得我跟叶落秋寒等人讨论过相关问题，而且都讨论到如何压缩能跟原来文件一致还有效率问题了，想必是写过代码的。另外关于压缩我好像写过帖子。

[广告] 安装Alexa工具条，提高轩辕排名，支持轩辕发展！


	numdisp (数值频散)

组别	百姓
级别	在野武将
功绩	1
帖子	44
编号	362758
注册	2010-2-26

#26

发表于 2010-4-25 13:07 资料短消息只看该作者

回复 #25 Maxwell 的帖子

让版大见笑了，其实俺是纯业余的

不过平常工作经常需要Windows/Linux两边倒腾，所以代码干脆全部*nix换行风格了，免得老是要dos2unix的转换。我写C的程序全是*nix风格，不过如果是GUI，又是C++的话，就全是MS风格了。文档的话，虽然看起来煞有其事，其实一读就知道写的很烂了。

另外，除了这段时间出现的LS11相关贴外，前面的似乎就只有我文档里提到的两个帖子了，而且年代比较久远了。压缩方面，前面的帖子的确是有讨论过，就是你和gameplore等人一起讨论了很多的那个超长贴，精华区的文献我也看了，想必实现不会很难，只是目前业余时间实在有限，没办法仔细研究了。等日后有空了再继续吧。不过GOODCHAOGEGOOD发的那个程序如果有源码的话就太好了。

[ 本帖最后由 numdisp 于 2010-4-25 13:08 编辑 ]

[广告] 《精忠报国岳飞传完整版》火热发布


	Maxwell


	代王监管使枢密直学士山南西道节度使 ★

组别	诸侯
级别	征东将军
好贴	4
功绩	1845
帖子	5799
编号	622
注册	2004-7-7

#27

发表于 2010-4-25 13:34 资料文集短消息只看该作者

QUOTE:

原帖由 numdisp 于 2010-4-25 13:07 发表
让版大见笑了，其实俺是纯业余的

不过平常工作经常需要Windows/Linux两边倒腾，所以代码干脆全部*nix换行风格了，免得老是要dos2unix的转换。我写C的程序全是*nix风格，不过如果是GUI，又是C++的话，就全 ...

我找了一下，以前我写过这么一篇帖子
http://www.xycq.net/forum/viewthread.php?tid=64471
从帖子看，我应该是写过完整代码的。

你自称是业余的，可是看你代码的水平比很多从事编码工作的人的水平要高很多，实在是太谦虚了。如果编程不是你的专业的话，那么你是做信号处理的？我只知道这一个专业需要编程还要linux/windows两边倒。

我是工作中用ms风格，自己写代码还是喜欢标准c++的风格，不过就算写c代码也不用k&r的括号风格。

[广告] 安装Alexa工具条，提高轩辕排名，支持轩辕发展！


	numdisp (数值频散)

组别	百姓
级别	在野武将
功绩	1
帖子	44
编号	362758
注册	2010-2-26

#28

发表于 2010-4-25 13:56 资料短消息只看该作者

回复 #27 Maxwell 的帖子

你贴的这个链接就是我前面说的“精华区中的帖子”。由于我研究LS11的目的只在解压部分，所以对这个帖子以前只是粗略的看过，没有仔细消化。不过你的帖子里的代码已经很详细了，我想稍微花点功夫实现完整的压缩程序应该很简单了。

算啦，再这样回帖的话有版聊的嫌疑了，闪人吧。改日再会。

[广告] 真诚支持说岳，携手共创辉煌


	loujiawei

组别	百姓
级别	在野武将
功绩	1
帖子	44
编号	296108
注册	2008-10-25

#29

发表于 2010-10-16 22:16 资料短消息只看该作者

求助
传承文明社区的续英杰传用的是ls13格式，我发现该格式存在一种情况就是读到大于256的值往回退的时候不够退，这该怎么办呢？比如说序列值为 1、2、3、260，260即退4个字节，就退到1前面去了，晕死>.<
用RV读取续英杰传的资源文件同样非法操作

[广告] 真诚支持说岳，携手共创辉煌


	northwind_x


	★

组别	校尉
级别	破贼校尉
功绩	11
帖子	59
编号	362090
注册	2010-2-22

#30

发表于 2010-10-18 23:15 资料文集短消息只看该作者

以前用C#写过LZW的压缩解压算法，现在多半都忘记了

PS : 楼主的文档写的真是专业！！！！
