光荣三国志2的相关分析、逆向与重写

94年我上大二，开始玩三国志2，到今年已经过去了整整30年的时间。这是人生的第一个游戏，时不时就会拿起来玩一玩。毕业设计，写的也是它的内存修改器和存档修改器，当时用的TSR技术。

一直念念不忘，要看这个游戏的所有细节，以至于成为了一个执念。

最近两年，断断续续查找资料，最终还是走上了disassembly的道路，用debug.exe + IDA死抠。gamespot上有大神，大概四五个人，也是几十年的执念。从他们那里借鉴了很多，尤其是IDA的分析，把我领进了门。

我的最终愿望，是用python把这个游戏完整的用python写出来，理论上可以一直到手机、PC和MAC上（因为我只依赖于pygame这个module）。

程序做了一大半，内政几乎都OK了，外交、间谍、打仗，还没有抠。半拉子工程在这里：http://github.com/JuQiang/Rotk2_Python，希望我能在2年内写完这个程序。

当年搜索资料，看到VAN大神对于头像的分析，对于调色板的分析，醍醐灌顶，受益匪浅！

乱七八糟记录一下，作为我在这个站的第一个帖子，情绪有些小激动。我会先把我的发现，都post在这个主贴里面。

[广告] 《精忠报国岳飞传完整版》火热发布


	juqiang (方枪枪)

组别	百姓
级别	在野武将
功绩	0
帖子	11
编号	546898
注册	2024-7-23

#2

发表于 2024-7-25 14:34 资料短消息只看该作者

将领的信息

将领总数：255之内
将领偏移起始地址：0x20
每个将领大小：0x2B
0x00～0x01：此值减去0x38，是同城市下一个将领的偏移量
0x02～0x02：高4个字节是否死亡，低4个字节是否可以移动
0x03～0x03：高4个字节是否内应，低4个字节是否生病
0x04～0x04：智力
0x05～0x05：战力
0x06～0x06：号召
0x07～0x07：义理
0x08～0x08：仁德
0x09～0x09：野望
0x0A～0x0A：主公编号，0x20+此值乘以0x2B就是主公地址
0x0B～0x0B：忠诚
0x0C～0x0C：侍卫
0x0D～0x0D：埋伏势力
0x0E～0x0E：埋伏城市
0x0F～0x0F：相性，给了貂蝉后，相性从0f变成了08
0x10～0x11：血缘
0x12～0x13：士兵
0x14～0x15：武器
0x16～0x16：训练
0x17～0x18：【未知】17给了青龙刀后，从0变成6，18从ff变成0。给了赤兔马后，18从ff变成了0，17没变。给了书之后，18从ff变成了7A，17从6变成了2。17给了刀，从6变成0？与前面矛盾？

0x19～0x19：出生年份
0x1A～0x1B：此值减1是头像偏移。如果小于219，则是标准头像；否则是拼接头像
0x1C～0x1D：姓名第一个字索引，如果是英文则对应为ASCII码
0x1E～0x1F：姓名第二个字索引，如果是英文则对应为ASCII码
0x20～0x21：姓名第三个字索引，如果是英文则对应为ASCII码
0x22～0x23：姓名第四个字索引，如果是英文则对应为ASCII码
0x24～0x25：姓名第五个字索引，如果是英文则对应为ASCII码
0x26～0x27：姓名第六个字索引，如果是英文则对应为ASCII码
0x28～0x29：姓名第七个字索引，如果是英文则对应为ASCII码
0x2A～0x2A：【未知】

文件taiki.dat

0x06开始，每个将领长度为0x2E
0x00~0x00：出生年份
0x01~0x01：血缘
0x02~0x02：登录郡
0x03开始，与上面将领资料相同了。

[广告] 安装Alexa工具条，提高轩辕排名，支持轩辕发展！


	juqiang (方枪枪)

组别	百姓
级别	在野武将
功绩	0
帖子	11
编号	546898
注册	2024-7-23

#3

发表于 2024-7-25 14:35 资料短消息只看该作者

城市信息

城市总数：41
城市偏移起始地址：0x2D8C
每个城市大小：0x23
0x00～0x01：同主公的下一个城市的偏移量
0x02～0x03：此值减去0x38是该郡太守的偏移量
0x04～0x05：此值减去0x38是在野武将的偏移量
0x06～0x07：此值减去0x38是新人武将的偏移量
0x08～0x09：黄金
0x0A～0x0D：粮食
0x0E～0x0F：此值乘以100是人口数
0x10～0x10：主公的编号，如果是FF，此郡为空郡。主公地址是0x2AFC+此值乘以0x29
0x11～0x11：正在战争的诸侯编号，如果是FF，没有战争。否则该诸侯地址是0x2AFC+此值乘以0x29
0x12～0x15：0x12:没有代理=0，全权代理=4，代理内政=5，代理军事=6，代理人事=7；0x13 if exist merchant；0x14：战争郡，从0开始；0x15:运送黄金和粮食的郡编号，从0开始
0x16～0x16：地价
0x17～0x17：民忠
0x18～0x18：治水
0x19～0x19：良驹
0x1A～0x1A：城堡
0x1B～0x1B：米价
0x1C～0x1F：mini map width & height。
0x20～0x20：郡的X坐标编号
0x21～0x21：郡的Y坐标编号
0x22～0x22：郡名称编号

　０　１　２　３　４　５　６　７
０                          　２　１
１                　４　３　６
２                　５　７　９　８
３１５           １１１０１７１６２４
４１４１３１２２０１９２８１８２５
５      ３０２９３１２１２２２７２６
６      ３３３２４０２３３８３７
７      ３５３４４１３９
８           ３６

番号 00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D
州名幽州幷州冀州青州兗州司州雍州涼州徐州予州荊州揚州益州交州

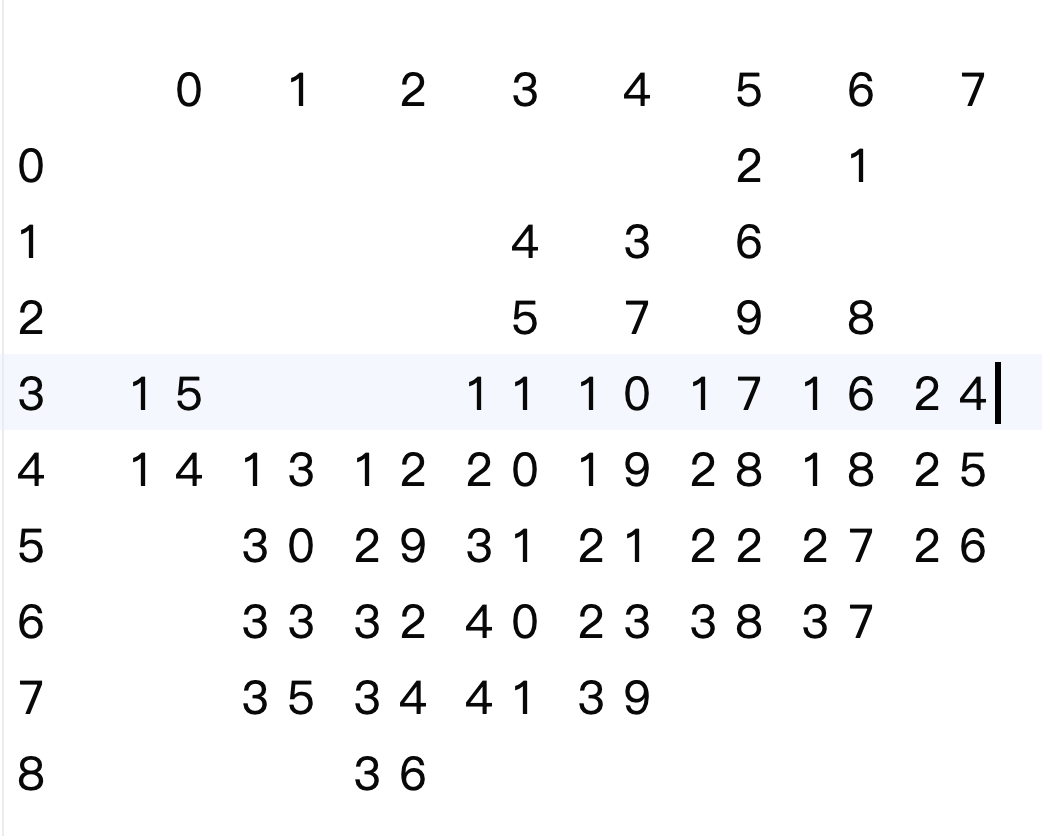

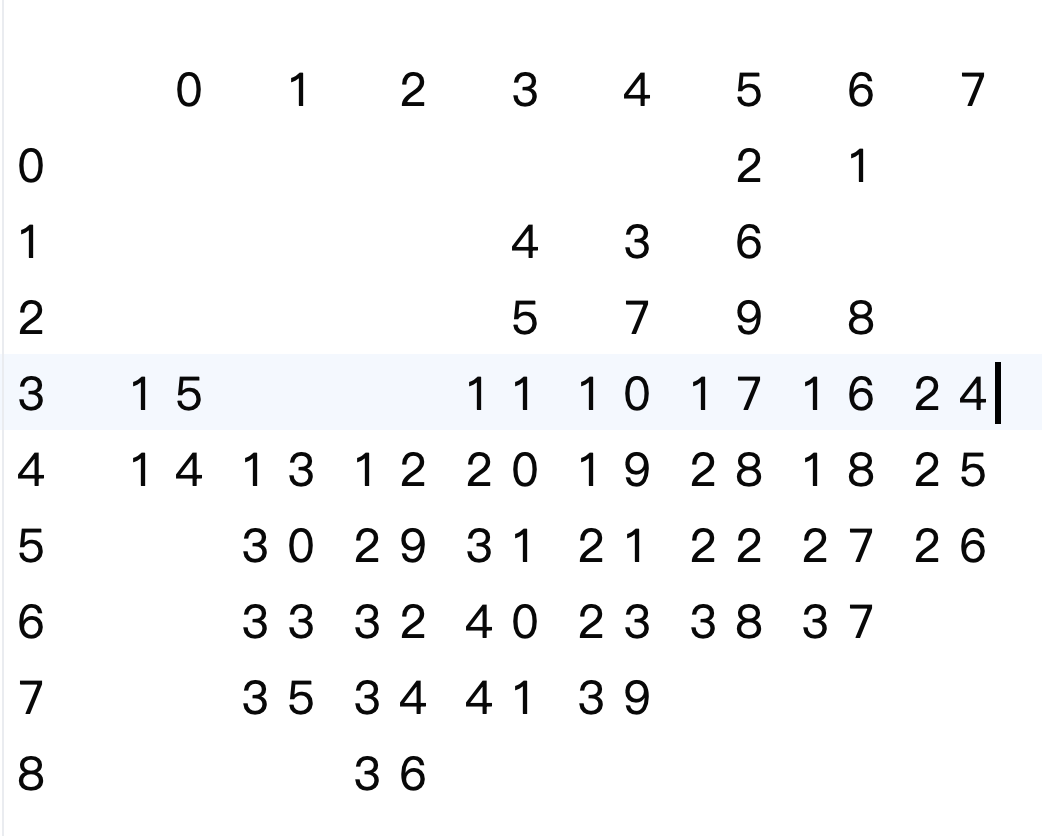

（郡县的坐标，在这个编辑器里会错乱，我放一个图上来）。

[ 本帖最后由 juqiang 于 2024-7-25 14:38 编辑 ]

图片附件: provinces.png (2024-7-25 14:38, 73.96 K)

[广告] 安装Alexa工具条，提高轩辕排名，支持轩辕发展！


	juqiang (方枪枪)

组别	百姓
级别	在野武将
功绩	0
帖子	11
编号	546898
注册	2024-7-23

#4

发表于 2024-7-25 14:39 资料短消息只看该作者

国家信息

0x0f：诸侯数量

起始地址：0x2AFC，长度0x29
0x00～0x01：减0x38为主公偏移
0x02～0x03：减0x38为主公所在郡
0x04～0x05：减0x38为军师偏移
0x06～0x06：每个国家对我的信任度
0x0A～0x0B：0A的bit0，是国家0是否与我结盟；bit1，是国家1是否与我结盟。。。bit7是国家7是否与我结盟；0B的bit0，是国家8是否与我结盟。。。0B的bit7是国家15是否与我结盟。

0x0C~0x0D: magic
calculate:
magic = 0
iterate ruler's every province:
a=int(troops/100), b=(number of officers)*10
magic = a+b

0x0E～0x1C：每个国家对自己的敌对度
0x21~0x21: marriage
0x22~0x22: FF为正常，1E为流浪

[广告] 真诚支持说岳，携手共创辉煌


	juqiang (方枪枪)

组别	百姓
级别	在野武将
功绩	0
帖子	11
编号	546898
注册	2024-7-23

#5

发表于 2024-7-25 14:40 资料短消息只看该作者

存档信息

0x335A~0x335A: 当前活跃诸侯编号
0x335C~0x335D：-0x38当前诸侯信息的地址
0x335E~0x335F：-0x38诸侯自身将领地址
0x3362~0x3363: -0x38为当前发令的城市地址
0x3365~0x3365: birthday month
0x3366~0x3366: birthday day
0x337B~0x337B：01=难度简单，02=难度中等，03=难度高级
0x337C~0x337C：低4位，03bit是否观战，02bit是否图示，01bit是否音乐，00bit是否音效。高4位，04bit=0史实方式，=1虚拟方式。
0x337D~0x337D：等待的信息速度
0x337E~0x337E：差使速度。0，无显示；2，高速，4标准，6低速。
0x33B4~0x33B4：第10郡宝物出现的次数，如果改为0，则会一直出。

[广告] 安装Alexa工具条，提高轩辕排名，支持轩辕发展！


	juqiang (方枪枪)

组别	百姓
级别	在野武将
功绩	0
帖子	11
编号	546898
注册	2024-7-23

#6

发表于 2024-7-26 16:47 资料短消息只看该作者

汉字的显示

对于游戏中普通汉字，三国志2并没有用encoding模式，而是把需要的所有汉字，都存入到了msg.16p文件中，这也是当年没有汉字系统时，国内DOS时代显示点阵汉字的一个方法。只存需要的汉字的字模，无用的则不存。

msg.16p，每个汉字是14像素高*16像素宽，所以是28个字节代表一个汉字。这个汉字的第一行，是读byte0和byte1，分别对应左8个像素和右8个像素。再下一行，则是读byte2和byte3，分别对应左8个像素和右8个像素，以此类推。

细节1，第一个汉字是从第2个byte开始的，而不是从第0个byte开始。
细节2，虽然28个字节代表一个汉字，但实际上是30个字节，即后两个字节不用。所以读取的时候，要每30个字节读，而非每28个！

对于游戏开始时，自定义诸侯的汉字名字，索引是从0XD8F0到0XD8F5，这个索引在将领的名字区域。字模信息则是从name.16p中读取，并在游戏保存时，把字模信息存储到游戏存档的0X7778处。同理，也是28个字节代表一个汉字。

这样，代码分别是：
      # 自定义将领的汉字处理
      if index in [0xD8F0, 0xD8F1, 0xD8F2, 0xD8F3, 0xD8F4, 0xD8F5]:
         index2 = (index - 0xD8F0) * 28
         one = Data.BUF[0x7778 + index2 + 0x38:0x7778 + index2 + 28 + 0x38]
      else:
      #标准汉字的处理
         index2 = 30 * int(str(index).strip()) + 2
         one = Data.MSG16P[index2:index2 + 28]

这里的one，是指一个汉字对应的28bytes的字模信息。

那么这个字模的绘制，很简单：
      for i in range(0, 14):
         left = one[2 * i]
         right = one[2 * i + 1]

         for j in range(0, 8):
            if (left & (0x80 >> j)):
                  bmp.set_at((x + j, y + i), Helper.Palettes[palette_no])
            if (right & (0x80 >> j)):
                  bmp.set_at((x + j + 8, y + i), Helper.Palettes[palette_no])

[ 本帖最后由 juqiang 于 2024-7-26 16:50 编辑 ]

[广告] 真诚支持说岳，携手共创辉煌


	likelove

组别	百姓
级别	在野武将
功绩	0
帖子	36
编号	56074
注册	2005-12-27

#7

发表于 2024-7-27 11:22 资料短消息只看该作者

动态跟踪用vm+softice. 缺点是有浮点指令时不好用

[广告] 真诚支持说岳，携手共创辉煌


	juqiang (方枪枪)

组别	百姓
级别	在野武将
功绩	0
帖子	11
编号	546898
注册	2024-7-23

#8

发表于 2024-7-27 16:58 资料短消息只看该作者

回复 #7 likelove 的帖子

以前一直在dosbox里面弄，softice装上去只要ctrl+d就玩玩儿。所以我一直是debug.exe+ida这俩联合着用。
前段时间搞了一个工控机，装了dos系统，有空时用softice调试。

其实对我最困惑的，就是EGA的端口操作。我自己模拟了一套16位寄存器操作，然后无脑的把显存操作模拟了一遍。
