MapMaster工具开发讨论

各位大大早上好
程序开发目标：

建立一个图片库，使得大家都能快速制作地图。MapMaster，以下简称MM.
基础开发工具： Delphi7
开发口号：让地图制作，象玩游戏一样动人！

初步设想：
因为ccz的地图，大致种类30多种，所以我们可以把各种地图素材，分别保存成这三十种类型之一，然后需要用时，只要选择大类，贴上图片即可。

MM可以完成简单的地图元素替换，查找，复制，导入导出，偏移修改。
这里说的地图元素，就是48*48的小方块。每一个元素都可以被迅速替换。
比如平原地形，如果我们的地图元素库中，有三种不同类型的平原（平时注意收集，然后自己导入），那么根据小地图，此处为平原，就可以从三种平原中，选择一种图片贴上去。

比如叶落寒秋前辈的《地形编辑器》其中定义了30种基本地形元素。
MM可以为每种地形，分别定义元素，在贴上地形图片的时候，进行选择，令地图更加丰富多彩。

也支持从各位大大的成品地图中，按48*48大小，扣取小图片，作为自己的地图元素。
比如著名的圣三，有漂亮的夜景灯火系统，我们可以把那个灯火小图片，保存为栅栏元素的一种，以后，也可以随时在自己的地图上，放入灯火了。

将来还要开发，夜景地图套餐，迷雾地图套餐等等，（就是模板，早饭没吃，想念套餐ing）
= = = = = = = = = = = = = = 强力分割线= = = = = = = = =
程序功能一览（即功能菜单）
1新建
@@1.1新建小地图，（可保存为TXT格式，城城城门城城城门城城）
@@1.2（根据小地图，设计大地图）
@@1.3新建TXT地图稿
2打开
@@2.1打开小地图，（读取Hexzmap.e5）（询问是否打开大地图）
@@2.2打开大地图，（打开用户自己集中存放的成品地图）（询问是否生，或者打开小地图）
@@2.3打开bmp文件（从中截取地图块，以便导入自己的地图元素）
@@2.4打开txt地图稿
3保存
@@3.1保存小地图为bmp，txt格式。
@@3.2保存大地图为bmp，格式。
@@3.3保存txt地图稿。
4导入导出
@@4.1选择小图片，导入为地图元素
@@4.2将元素库中的图片导出为htm格式
@@4.3查看元素库
5其他（其他各种，软件常用更能，比如元素库整体导入导出，程序设置，状态栏显示等）
#######################
6界面类似叶落前辈的《地形编辑器》吧
左边，30+种类的地图元素集合

@@6.1元素集合：《地形编辑器》的30个元素图片是固定的，MM的元素图片是可用下拉列表框选择的。其中的数量多少，取决于元素库的储备质量。比如可以把红警，帝国，文明游戏中的桥梁，放到我们的“桥”元素中。

@@6.2双界面：主界面用来编辑大地图，因为打开文件时有询问（看上文2.1和2.2，所以此时可以打开一个小地图，如曹操传战场小地图样）
小地图可以是图片，也可以是文字（TXT文档）

@@6.3自动生成TXT：用户可以先编辑好TXT文档，系统会根据TXT地图稿，自动生成一个小地图，用户可据此继续编辑大地图。

@@6.4关卡选择：如果用户打开了hezmap.e5,则可根据关卡数，来选择关卡，并且在大地图，小地图做更改后，做出保存修改提示。

@@6.5 基本信息：长，宽，地形，坐标，画笔：（这些跟叶落前辈的类似）不过mm的画笔种类，要比ccz原始的多很多，

@@6.6画笔调整：大地图编辑中，每个画笔的大小为48*48。即每次都可以对一个地图元素进行操作。编辑操作包括翻转，（水平，垂直，左右旋）和拉伸（用当前元素，替换周边元素1--5平方个数）

@@6.7元素替换：大地图的每个元素，可以进行替换（每个元素配一个下拉框，在本类型中选择），比如可以从平原1，替换为平原7，或者替换为平原默认（平原0），还可以替换为其他类型的地形，比如将平原替换为桥。这时图片变更为元素：桥0。小地图也将同时变化。（小地图只显示元素名称，不显示数字编号）

@@6.8画笔数量：大地图的选择，可以是一个画笔（1X1），也可以是四个画笔（2X2），或者多个（3-5平方个）

@@6.9小地图切换：小地图可以做bmp格式和txt格式的即时替换。

@@6.0联动：大地图，小地图，TXT地图稿，在新建、打开、保存，关卡选择时，保持同步更新。并且小地图和TXT文稿，实时对应。

好了，功能方面就继续到这里。大家集思广益哈，欢迎给我提出宝贵意见，欢迎PM！

=====未完待续（20101110 ）=====
=====（20101115）更新：===========
目前进度，修改主界面左边的选择项目，为30个下拉框，原计划支持30+自定义元素的，现在看来30种已经够多的了。

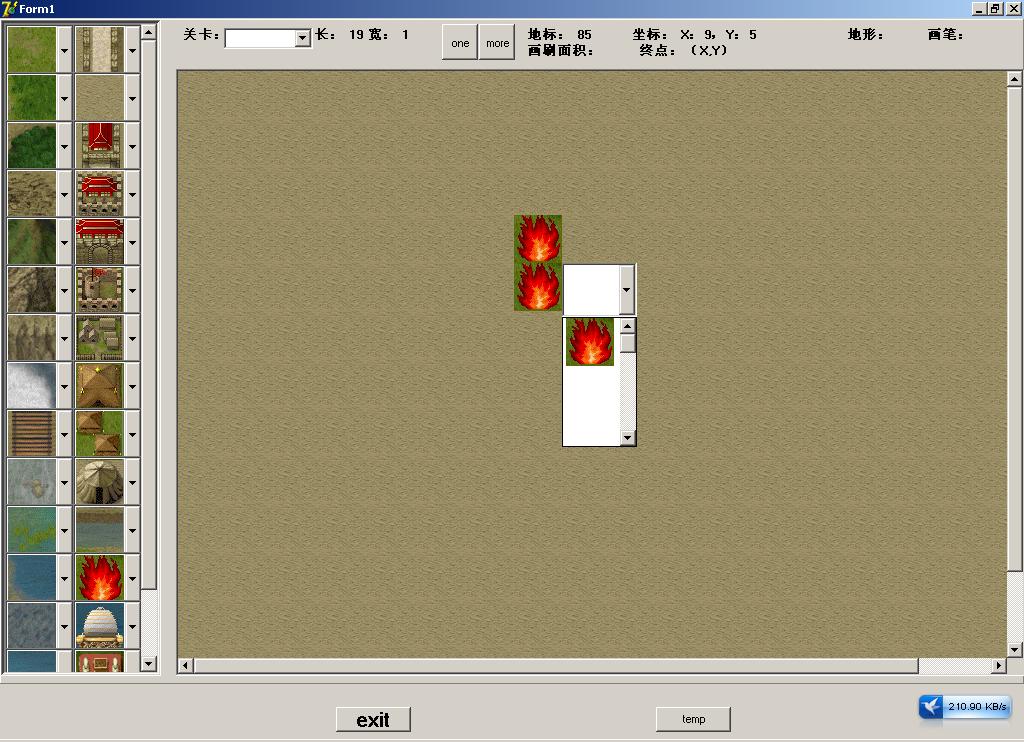

主界面说明：
@@1.左边栏：
@@1.1左边选择三十种地形元素:定义为pen，即画笔，其名称显示在右上角
@@2.地图界面
@@2.1初始设定：为“城内”元素。
@@2.2将所选择的元素帖在中央画布上（如图所示，三个火，两个已完成，还有一个正在添加）
@@3.状态栏
@@3.1关卡：读入Hexmap.e5，获得关卡数（感谢楼上提供的UE解决方案）
@@3.2长宽：当前画布的长度与宽度
@@3.3one/more按钮：画笔为1个或4,9,25个
@@3.4画刷面积：即反应当前画刷是1个，还是4、9、25个？
@@3.5地标：当前元素在地图中的位置。左上角为1，当前项为地图宽度*y+X
@@3.6坐标：（这个可能换成行列表示更好）
@@3.7终点：即从当前地标开始，所绘制的面积，最终影响到的地图坐标。
@@3.8地形：画布上元素的类型和编号
@@3.9画笔：即将覆盖上去的元素的类型和编号

[ 本帖最后由小行者于 2010-11-15 11:36 编辑 ]

图片附件: [开发工具Delphi7] first.jpg (2010-11-11 09:06, 26.98 K)

图片附件: [左边栏设置完成] 02.jpg (2010-11-13 03:15, 91.29 K)

图片附件: [主界面设定] 03_mainForm_fase.jpg (2010-11-15 11:17, 135.47 K)

[广告] 安装Alexa工具条，提高轩辕排名，支持轩辕发展！


	小行者

组别	校尉
级别	讨逆将军
功绩	32
帖子	698
编号	41928
注册	2005-6-29

#2

发表于 2010-11-11 08:31 资料文集短消息只看该作者

二楼疑难提问以及解决方案

这贴，将我在编程中遇到的问题，点滴列出，恳请前辈们给予指点

提问：红色字体说明：黑色字体最终解决方案：绿色字体网友答案:蓝色字体

001第一个问题：如何在Hexzmap.e5，中，分割关卡数。
20101115：关卡数已经能够被分割，地图元素已经能够转化为TXT文件。严重感谢五楼godtype

002第二个问题：Hexzmap.e5文件。如何解码。
叶落前辈的《地形编辑器》是如何将Hexzmap.e5，转化为小方块元素的呢？只要能一一对应，就能转化为TXT文档，再加载元素库的默认类型，就可以自动生成大地图。

如何解码呢？

003第三个问题：寻找金圭子前辈的地图编辑器
网上好几处的下载点都失效了，哪位同学有备份存档的，能传上来么？
20101115：谢谢楼下魏王孟德同学提供的城内编辑器。

004第四个问题：30种地图基本元素的图片收集
基本元素啊，需要三十张48*48的图，好像在金圭子前辈的地图编辑器中有，如果实在没有，我就从叶落前辈的编辑器中截图吧。
20101110：已截图，获得30张图片。

====未完待续20101112=====

005第五个问题：30种地图基本元素是否可以扩展？
扩展一个地形，好像很难，要涉及到大量的ccz.EXE的修改？
一个新的地形，如何设计其可移动否？可使用策略否？
还要涉及到某个兵种在此地形下的移动力消耗，要修改DATA了。
ccz.exe是否支持30+的地形呢？要扩充的话，要涉及哪些数据？
不过这些，本来就不在我原先的计划中。挖的坑好大啊，越来越大。

或者可以不用修改EXE和data。只是给玩家增加两个自定义类型集合。在CCZMM中，允许玩家添加几个自定义地图集合，比如可以将各种攻城武器和兵营设施的图片放在一类中。在小地图中，他们的属性还是祭坛一类，但是作为大地图则可以见到丰富多彩的营寨了，不再是统一的栅栏民居+恢复基地。我们可以把铁滑车作为一个图标，直接帖到地图上，取代栅栏。

还有，可以将文字图画，设为自定义类。属性同宝物库（没有HPMP恢复功能）。然后大家可以看到各种战场设施，比如厨房，茅厕，告示牌等等。《杨家》MOD中，有一关隐藏的【洞房】，里面有莲花，荷叶，这种也可以专门提取出来作为元素库。

如果要涉及到修改地图的同时去修正EXE文件，似乎对我的能力和广大mod玩友来说，比较困难。毕竟CCZMM是一个资源集合，是资源库，不是修改器哈。
修改EXE，DATA来扩展地形种类的任务就交给大大们了吧。
哇哈哈偷懒好轻松。

[ 本帖最后由小行者于 2010-11-16 23:12 编辑 ]

[广告] 真诚支持说岳，携手共创辉煌


	小行者

组别	校尉
级别	讨逆将军
功绩	32
帖子	698
编号	41928
注册	2005-6-29

#3

发表于 2010-11-11 08:31 资料文集短消息只看该作者

三楼制作进度及图片

已经完成的项目，加粗，
尚未完成的项目，或者设想，原始字体。
20101111

000.创意（此贴开辟）
001.地图元素大类命名：大类00-29，小类00-99，理论上可存放图片10000张。
元素格名式 0000平原.bmp 1400栅栏..bmp, 前为元素类型，中间两位数字为类型编号，（目前00-29），末后两位数字为元素编号，元素00.，为默认图形。
002.仿照叶落寒秋的地形编辑器，将30种地形导入到程序主窗口，带滚动条显示，支持30+种类元素。
003.暂未安排combobox控件，估计要用comboboxex。
======未完待续20101111=====

20101112
004.comboBoxEX控件放置完毕，为活动式，可在30+个基本元素上移动，靠鼠标定位。

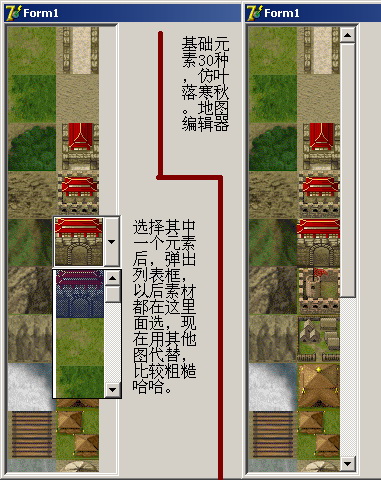

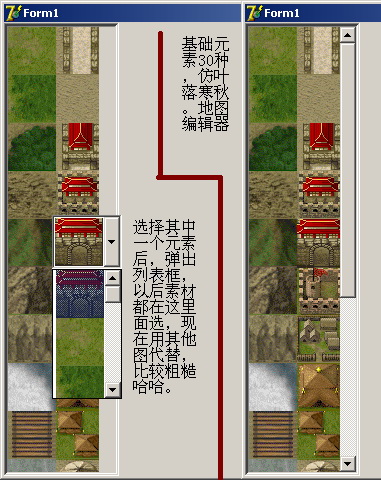

005.鼠标点击基本元素，即时产生活动CBBE（见上），自动加载本元素与相关素材，完成10000图形导入可能性设定。（图2）
= = = = 楼上图片有更新。= = = =
======未完待续20101112=====
06在窗体右边绘制网格，网格兼容活动comboBoxEx。
06左边定义为30个comboBoxEx，读取地基图片。右边画布中，在image的同一位置，即时调用活动comboBoxEx，
07在窗体规定位置专门显示鼠标坐标和相关数据（这个已经完成，lbpen（画笔）和lbMapStyle（地形）需要调整,表示为类型..名称）
XY坐标需要注意控制。
08上下左右移动按钮（参考曹操传地图编辑器——城内）
09准备仔细研究hexmap.E5文件。
=========20101115中午============
09研究完成，Hexmap文件解码成功，能够直接转化为txt文档，地图元素用汉字表示。
=========20101116===============
10主界面菜单完成
=========20101121===============

[ 本帖最后由小行者于 2010-11-21 13:52 编辑 ]

[广告] 安装Alexa工具条，提高轩辕排名，支持轩辕发展！


	northwind_x


	★

组别	校尉
级别	破贼校尉
功绩	11
帖子	59
编号	362090
注册	2010-2-22

#4

发表于 2010-11-12 10:18 资料文集短消息只看该作者

支持，我在做SLG的过程中感到素材的重要性，楼主在做利国利民的好事

[广告] 《精忠报国岳飞传完整版》火热发布


	godtype (毅)


	刘国公广南东路经略使枢密直学士 ★★★★★★★★★★★★ ★★★

组别	经略使
级别	卫将军
好贴	1
功绩	1314
帖子	6207
编号	111321
注册	2007-2-18
来自	我家
家族	轩辕学院

#5

发表于 2010-11-12 10:59 资料个人空间短消息只看该作者

关于Hexzmap.e5（已解压版本）

从110H开始是每一关地形图在Hexzmap.e5中占用的字节数以及开始位置，每4字节*3为一组。
以原版Hexzmap.e5为例，110H开始是：
00 00 01 92 00 00 01 92 00 00 03 CC 00 00 01 92
00 00 01 92 00 00 05 5E 00 00 01 92 00 00 01 92
……
红色部分是S00，蓝色部分是S01。S00里面，第一和第二个01 92是字节数，其中一个是总字节数，另一个是压缩后字节数，解压过的版本就必须是两个字节数一致，01 92 表示实际占用字节数192H，后面的03 CC表示S00的地形图在Hexzmap.e5的位置是从3CCH开始。而S01的位置就是从55EH开始，字节数是192H。

然后看3CCH。从3CCH到55DH这一段192H个字节就是属于S00的，换成十进制就是402，S00的地图是20*20=400格。每一关最前面2个字节是判断宽与高的，实际数值是宽*3和高*3，例如3CCH就是3C 3C，即20*3=60。第3个字节开始就是每一个地形格的地形编号，排序是先从左到右，再从上到下，00就是平原，01就是草地……

以上内容是我所了解的，已懒得翻旧帖看有没有相关资料，不知对楼主是否有帮助。

[广告] 安装Alexa工具条，提高轩辕排名，支持轩辕发展！


	魏王孟德 (太祖武皇帝)

组别	士兵
级别	忠义校尉
功绩	2
帖子	229
编号	289050
注册	2008-7-29

#6

发表于 2010-11-12 16:10 资料个人空间短消息只看该作者

那个，金龟子的导入器网盘有下，好像是xycqccz.ys168.com，记不清了
这里有双子的几个素材包http://www.xycq.net/forum/viewth ... p%3Bfilter%3Ddigest

[广告] 安装Alexa工具条，提高轩辕排名，支持轩辕发展！


	小行者

组别	校尉
级别	讨逆将军
功绩	32
帖子	698
编号	41928
注册	2005-6-29

#7

发表于 2010-11-13 03:21 资料文集短消息只看该作者

回复 #5 godtype 的帖子

非常详细了，现在已经凌晨，今晚再研究。
今晚目标：
06在窗体右边绘制网格，网格兼容活动comboBoxEx。
07在窗体规定位置专门显示鼠标坐标和相关数据（这个比较简单。）
===========================================
感谢楼上，楼上的楼上，各位好人啊。

[广告] 《精忠报国岳飞传完整版》火热发布


	小行者

组别	校尉
级别	讨逆将军
功绩	32
帖子	698
编号	41928
注册	2005-6-29

#8

发表于 2010-11-13 03:26 资料文集短消息只看该作者

回复 #6 魏王孟德的帖子

素材包已经下载谢谢魏王

网盘中，只有金圭子的其他三个小程序，好像没有地图编辑器（难道我眼花）

[广告] 《精忠报国岳飞传完整版》火热发布


	小行者

组别	校尉
级别	讨逆将军
功绩	32
帖子	698
编号	41928
注册	2005-6-29

#9

发表于 2010-11-13 10:23 资料文集短消息只看该作者

重大决定：

决定在原始30种地图的基础上，增加两种地形，一种为可移动地形，另一种为不可移动地形。

两种地形分别存放战场上可移动和不可移动的“附件”
虽然可以直接存放在“宝物库”和“栅栏”下，但作为战场附件，还是要给大家列出来。
（宝物库和民居的不同点，在于兵种移动力消耗不同，宝物库对各兵种驻防能力无影响）两者都无HPMP恢复

[广告] 《精忠报国岳飞传完整版》火热发布


	魏王孟德 (太祖武皇帝)

组别	士兵
级别	忠义校尉
功绩	2
帖子	229
编号	289050
注册	2008-7-29

#10

发表于 2010-11-13 15:32 资料个人空间短消息只看该作者

回复 #8 小行者的帖子

额，这样么，我就不清楚了，再帮你找找看吧

[广告] 《精忠报国岳飞传完整版》火热发布


	魏王孟德 (太祖武皇帝)

组别	士兵
级别	忠义校尉
功绩	2
帖子	229
编号	289050
注册	2008-7-29

#11

发表于 2010-11-13 15:46 资料个人空间短消息只看该作者

找到个修改器，可以设定城内的地形的，应该和楼主的设想差不多的，只是功能欠缺了点
http://www.xycq.net/forum....../thread-138260-1-1.html，不知道楼主有没有，帮转来了

[广告] 真诚支持说岳，携手共创辉煌


	小行者

组别	校尉
级别	讨逆将军
功绩	32
帖子	698
编号	41928
注册	2005-6-29

#12

发表于 2010-11-15 11:38 资料文集短消息只看该作者

主楼有更新，贴上最新界面图

20101115 今天更新主贴，加入最新界面照片。

[广告] 《精忠报国岳飞传完整版》火热发布


	小行者

组别	校尉
级别	讨逆将军
功绩	32
帖子	698
编号	41928
注册	2005-6-29

#13

发表于 2010-11-15 11:53 资料文集短消息只看该作者

QUOTE:

原帖由 魏王孟德 于 2010-11-13 15:46 发表
找到个修改器，可以设定城内的地形的，应该和楼主的设想差不多的，只是功能欠缺了点
http://www.xycq.net/forum....../thread-138260-1-1.html，不知道楼主有没有，帮转来了

恩，这个以前用过。
将ocx复制到windows/system32下，即可顺利运行。

这个程序很好，画图比较方便。特别是他提供了两种不同的画图功能，先选择后画图、已选择持续画图，对我很有启发。

看来我需要制作两种模式，
1：读取hexmap.e5，根据e5数据设定来绘图，允许绘图结束后，自动保存对e5的修改。
2：读取bmp，直接绘制地图。

[广告] 真诚支持说岳，携手共创辉煌


	血牛嘎嘎

组别	士兵
级别	忠义校尉
功绩	3
帖子	257
编号	337293
注册	2009-8-31

#14

发表于 2010-11-21 07:06 资料短消息只看该作者

加油研究啊，弄好了就免了PS了

[广告] 《精忠报国岳飞传完整版》火热发布


	小行者

组别	校尉
级别	讨逆将军
功绩	32
帖子	698
编号	41928
注册	2005-6-29

#15

发表于 2010-11-21 13:47 资料文集短消息只看该作者

回复 #14 血牛嘎嘎的帖子

ps
还是需要的，不过我这个，可以做到地图代码跟地图本身的同步更新。

暂不考虑研究Sl12。最终加载文件，需要用其他工具。
城内的地形，可以做得很好，城外的野战地形，提供1X1~5X5范围的画笔。
每个画笔的宽度和高度是48。就是一个作战单位的区域。

但是画笔和画笔之间的连接，还是需要用PS调整的。
简单的野战地图也能用MM画，前提是你的地图库有合适的图片。

[广告] 《精忠报国岳飞传完整版》火热发布


	小行者

组别	校尉
级别	讨逆将军
功绩	32
帖子	698
编号	41928
注册	2005-6-29

#16

发表于 2010-11-22 00:22 资料文集短消息只看该作者

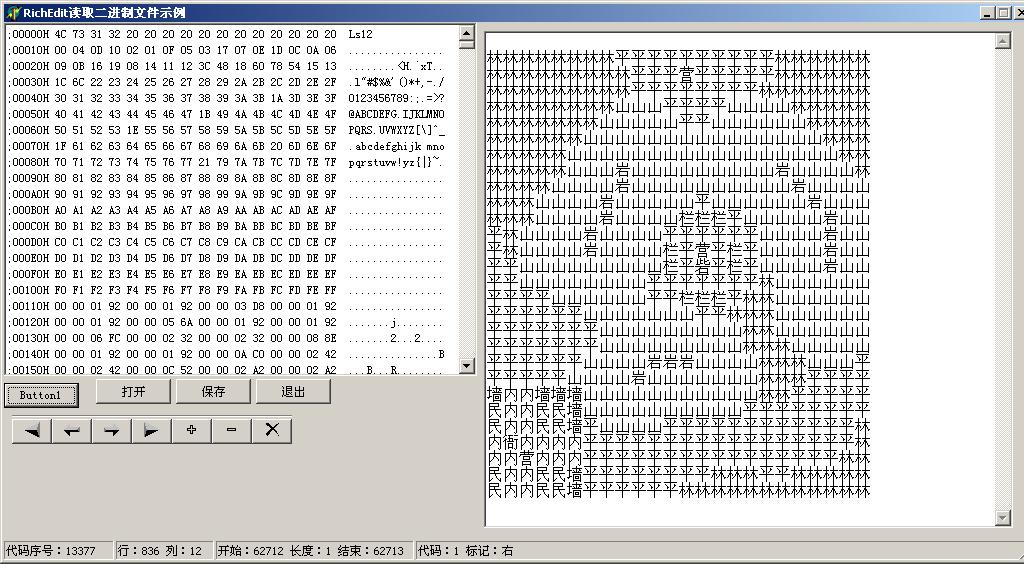

代码转换完全成功。

这两天一直在修改代码转换的问题，终于解决了，上图。

范例是CCZ第20关的地图。“汝南与颍川，夹击运粮队那关”

地图中的这一帧，起点到终点，宽度24格，高度28格。
最后一个代码的位置，是13377。位置在第836行，第12列。（每行16列）
如果按编辑器来算，每行字符75个，截取字符完成后，光标停留在62712。

选取了一个代码（最后那个“林”字），光标在代码右侧。

[ 本帖最后由小行者于 2010-11-22 00:31 编辑 ]

图片附件: [任意关，代码转换成功] 04_Cord_Shift.jpg (2010-11-22 00:22, 207.16 K)

[广告] 真诚支持说岳，携手共创辉煌


	northwind_x


	★

组别	校尉
级别	破贼校尉
功绩	11
帖子	59
编号	362090
注册	2010-2-22

#17

发表于 2010-11-25 13:02 资料文集短消息只看该作者

最近在学FLEX，也准备做个FLASH版的地图修改器，但比楼主的简单些

[广告] 真诚支持说岳，携手共创辉煌


	Maxwell


	代王监管使枢密直学士山南西道节度使 ★

组别	诸侯
级别	征东将军
好贴	4
功绩	1845
帖子	5799
编号	622
注册	2004-7-7

#18

发表于 2010-11-26 03:52 资料文集短消息只看该作者

我更希望看到一些设计层面的东西，比如程序的架构、模块、层次、结构、关系，至少有部分代码也好。当然，这只是我希望看到的，并不是说楼主一定要按照这个路来走。
